Hydraulic cylindricum Adscendens Pin Eye et Bushing Defectum: Forensic Analysis Galling, Ossa et Ovalitas

I. The High-Starc re of Cylindri Mountings

cumhydrau cylindricideficient, campi technici sponte inspicimus in dolio, anconium sigilla, virga Chrome, et annulos deletor. Tamen, in gravi officio machinis mobilibus sicut excavati, fodiendae fodiendae, deneges packers, et onerantium rotae articulatae, usque ad 40% supplementum cylindrici vacuae causantur per defectum mechanicorum calamitosorum in cardinibus adscendentibus: virga oculus, basi clevis, vel trunnion clavus perforatus.

Pinus glacialis, galled, vel ovatus clavus articulationis articulos claudit, gravia lateralia momenta flexionis per anconam inducit, et glandulae caput accelerat ultrices. Hoc ipsum ductor designat radicem mechanici oculi acus gestationis, diagnostica forensia ad discernendum a corrosione corrosio, et in probationibus metallurgicis ad eligenda frutices gravia et obdurata mixturae paxillos.

---

II. III Fatalem Pivot pulvinar modis Explicata

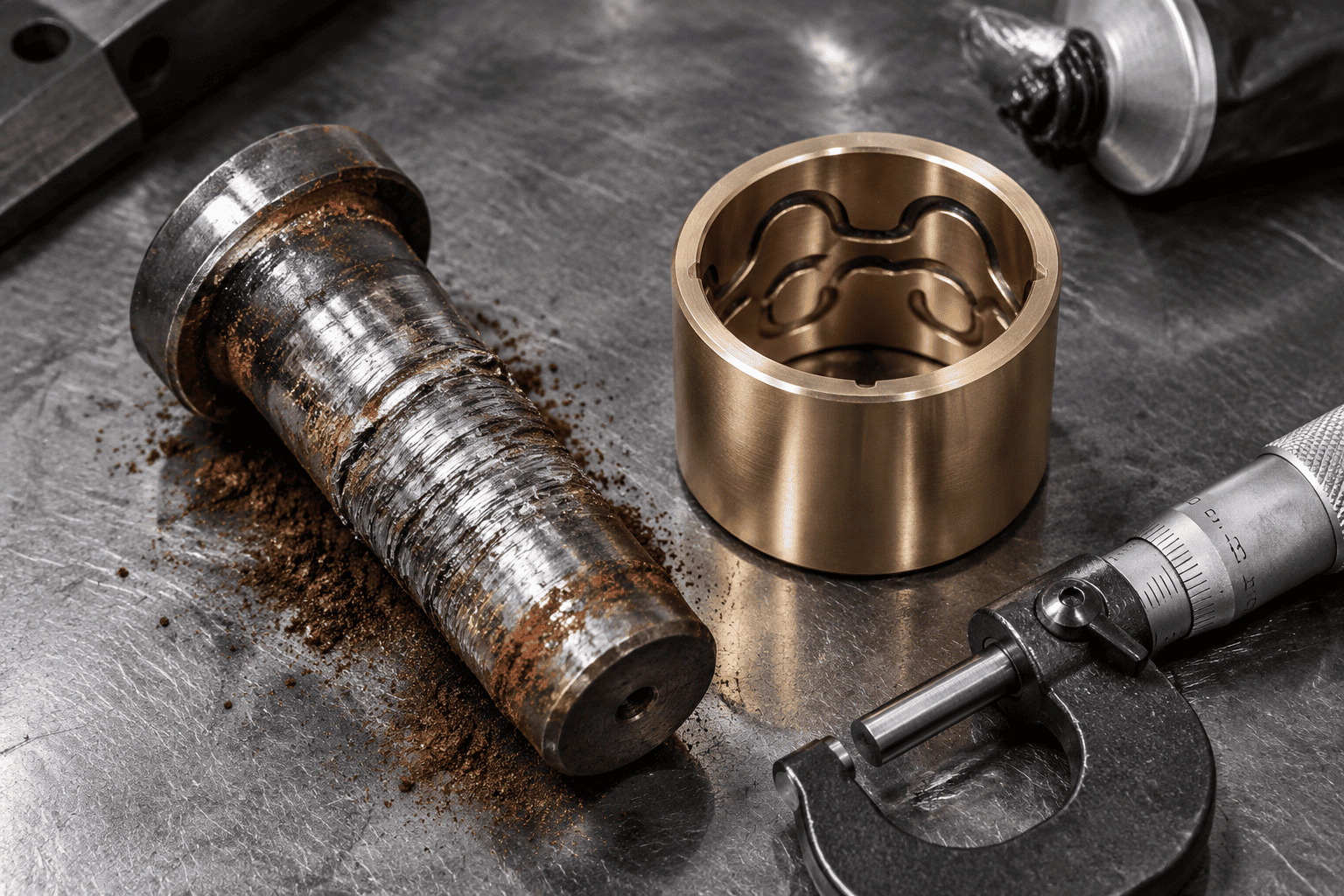

2.1 Tenaces Galling (Metal-ut-Metal Cold Welding)

Cum situla CAVATORhydrau cylindriciper densas argillas vel petras erumpit, impressiones contactus trans clavum et fruticantium facile 80 ad 100 MPa superant (11,600 ad 14,500 psi). Si lubricatio uncto pelliculae deiecerit, microscopica superficies asperitates clavi ferri et virgae ferro oculus directe tactus est. Frictio in instanti generat calorem localem excedens 800°C, causans parvarum welds formare et divellere chunkis metallicam parentis. Intra horas clavus solidum intra clevis arripit.

2.2 corrosio corrosio (Pulvis Rubra Dilemma)

In apparatu magno frequentia pulsum sicut via capitis et mallei hydraulici, cardo clavus motus parvos micro-angulosos (minus quam 50 microns) sub onere continuo patitur. Haec Micro-fricatio uncto abstergit, particulas ferri microscopicas pulverizans. Cum hae recenter tondendae in aere particulae ferri oxidizentur, efficiunt oxydatum ferreum durum (Fe₂O₃), efficiens abrasivam rubicundam politionem, quae acum oculum terit in oversize.

2.3 Eye Bore Ovalization & Fatigue Cracking

In singulis virga oculis fictis et in laminas basi iunctas, continua directionalis percussio facit clavum rotundum pertundere, ut in ellipsin elongatam permanenter cedat. Semel alvi 0,8 mm excedit (0.030"), dynamica sarcinarum onera exponentialiter amplificanda, tandem inchoans lassitudinem upupam rimas ad horam 3 et 9 horam innixi angulis oculi concentratio.

---

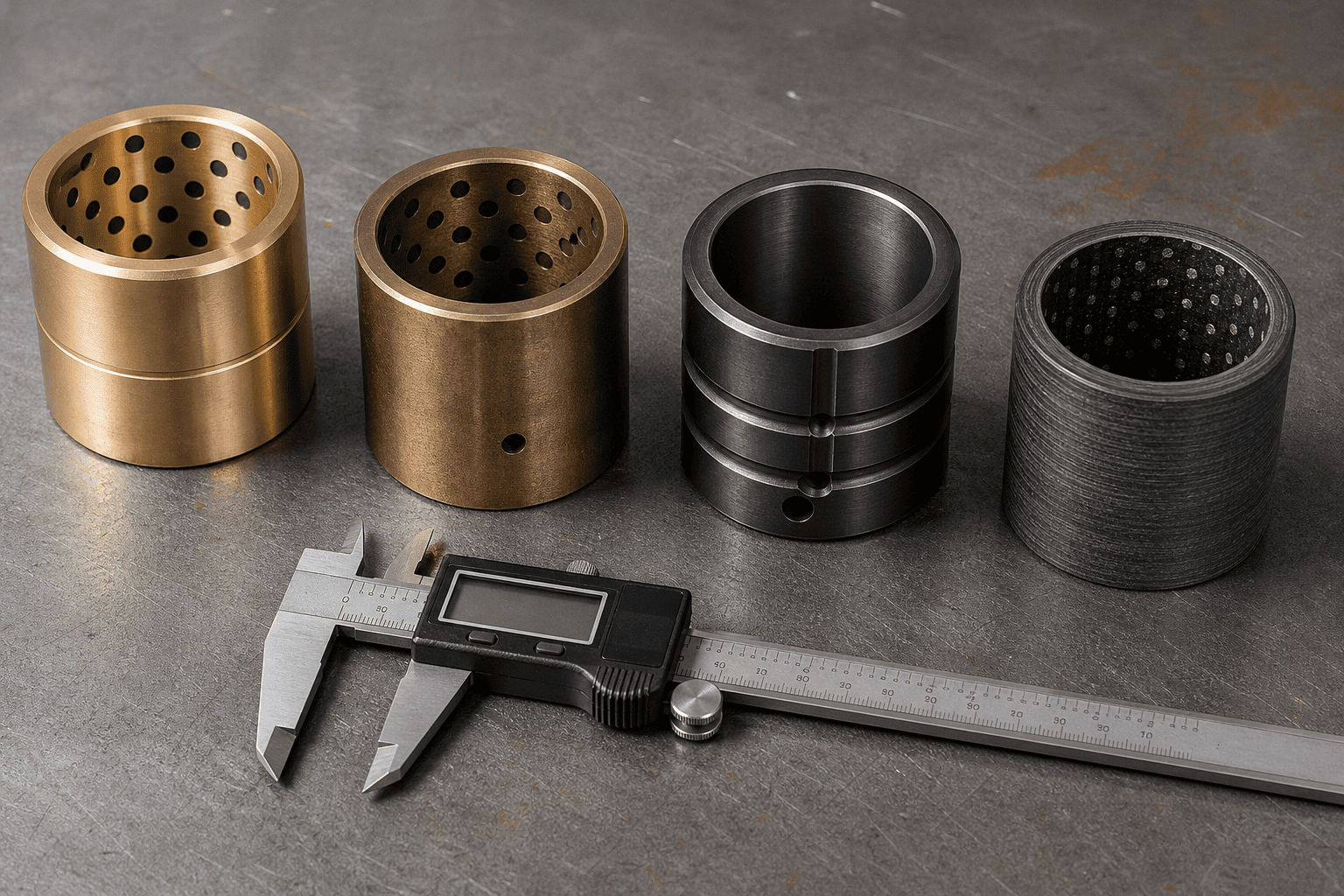

III. Bushing Electio Guide: Aes vs. Ferreus Steel vs

Eligens rectam architecturae bushing est differentiam inter 1,000 horas et 10,000 horas angustiae liberorum versorium vitae:

---

IV. Geometria adipe sulcus: figurae VIII vs. Spiralis distributio

1. Vexillum rectum per uncto foramina deficiunt oscillanteshydrau cylindricifibulae tantum 30 ad 60 gradus gyrantur, numquam plenam 360 gradum rotationis complentes. Quam ob rem uncto injecto per unum centrum foraminis nunquam in onustum latus acus migrat.
2. Curet ut hydrostatica lubrica continua trans rotationis cardines partiales:
3. Figura-8 Continua Loop Grooving:  Absoluta vexillum aureum pro gravibus cylindris mobilibus. Cum uncto injectus est, ansa traiecta continua nova pressurae extremae (EP) uncto moly per totam latitudinem pressionis contactus zonae altae distribuit.
4. Dual Finis Circularis cum canalibus coniungentibus: Insidiae alveus activus uncto ad utrumque fines bushing prohibens ingressus aquae turbidae, salis viam, et pulvis silicae laesurae.

---

V. Pivot Pin Metallurgia: Cur Superficies Duritas Non Negotiabilis

Numquam instituendum induratum commerciale 1045 chalybem carbonis in clevis gravibus cylindrici. Latin 1045 superficiem habet duritiem tantum 18 ad 22 HRC; deformabit et fel intra septimanas contra aes manganesum vel rubiginem ferro induratum.

---

VI. HCIC Engineering Specifications pro Pivot acus:

Base Core Material: 4140 Chrome-Molybdenum seu 8620 Nickel-Chromium Alloy Ferro, exstingui et temperari propter duritiem nuclei (28-32 HRC) ad hauriendum extremas flexiones impulsus sine sono.

Superficies Casus Hardening: Inductio obdurata vel carburizata casu profundo ad 58 ad 62 HRC ad altitudinem minimam 1.5 mm (0.060").

Superficies Perfice: Subtilitas humus et polita ad Ra ≤ 0.2 µm (8 pollices micro-s). . In marinis mordax, via de-vico salis, vel ambitus chemici stercorantis, chromam 25-micron duram denotant aut QPQ liquidum topcoat nitridum super casum induratum.

---

VII. IV Field Sustentationem Rules ad praeveni Pivot failures

1. Mandatum Extremae-Pressurae (EP-2) Grease cum 3% ad 5% Molybdenum disulfide (MoS' ) : Latin multi- rem lithium adipe sub gravibus inpulsa onera abluit. Moly platelets physice vinculum ferro asperitates praebens lubricae solidae aridae etiam cum membrana adipe exprimuntur.
2. Mensura oculus Clearance Omnis Horae 500 operativae: telescopio usus fauces peperit ut clavum alvi reprimant. Si tota fabula diametralem excedit 0,5 mm (0.020"), repone immolationem fruticis statim antequam virga parentis oculum gerens ovare coeperit.
3. Numquam constringe Directe Unto a Galled Pin: Si paxillus intus oculum arripit, utere hydrau arietes trahens vel collaribus calfacientibus inductiva ut extrahantur. Torsio vel tundendo fungos clavum terminans, fodiens subtilitatem parens genuit ultra salutem.
4. Inspice Retentionem PIN & Snap Ringum sulci: Cognoscere qui impulsus lavatores et grave officium spiralem retinendi annulos integros sunt ne axialem clavum ingrediantur in operatione machinae.

---

VIII. Technical Consultation & Gravis-Officium Replacement Sourcing

Experiens perseverantem clavum pungentes, cardines tundentes, an clevis auris per arma rimas classe tua?

Contactus HCIC coetus propriae machinalis est. Cylindros graves officiosos morem fabricamus instructos manganeso aere, casu obdurato stannum, vel compositorum fruticum auto-lubricando, binis certificatis 58-62 HRC inductione indurata fibulae machinatae pro nulla-downtime firmitate.
